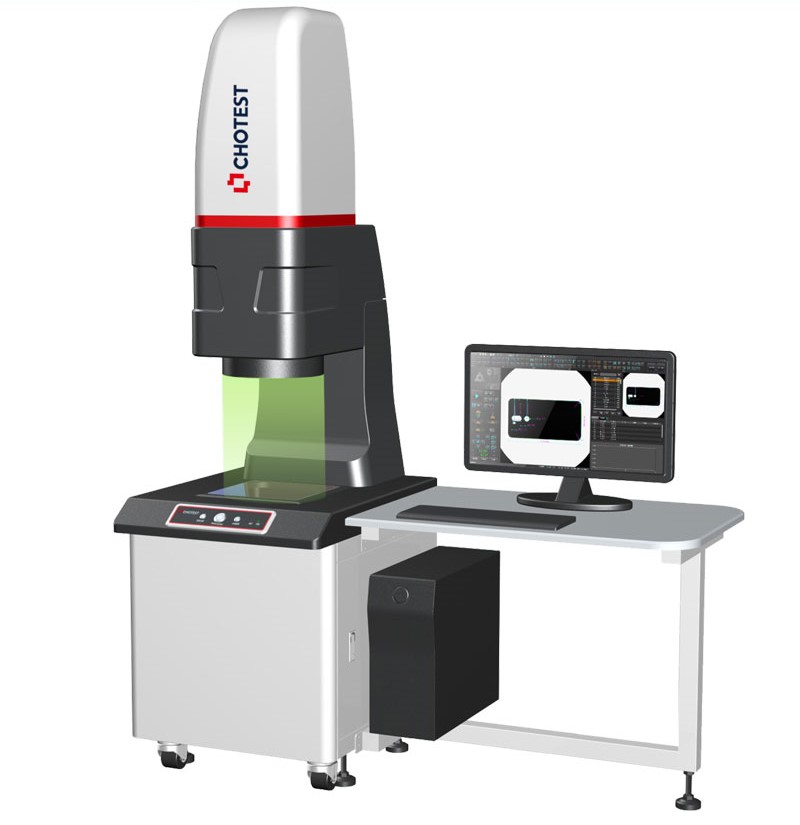

Berdasarkan prinsip pengukuran visual dengan algoritma analisis citra presisi, serta dilengkapi dengan lensa optik telecentrik ganda yang memiliki kedalaman bidang tinggi, seri Mesin Pengukur Flash VX4000 mampu melakukan pengukuran dimensi secara cepat melalui operasi satu tombol.
Seri VX4000 cocok untuk pengukuran dimensi presisi di berbagai bidang seperti: mesin, elektronik, cetakan, injeksi plastik, perangkat keras, karet, peralatan listrik tegangan rendah, material magnetik, stamping presisi, konektor, terminal, ponsel, peralatan rumah tangga, papan sirkuit cetak, peralatan medis, jam tangan, alat pemotong, dan lain-lain.
Parameter
| Model | VX4230S | VX4230 |
| Image Senor | 25MP CMOS | 12MP CMOS |
| Monitor | 24″ LCD (XGA:1920×1080) | |
| Acceptance Lens | Double Telecentric Lens | |
| Bottom light | Telecentric transmission illumination(White Light) | |
| F.O.V. | Φ230mm | 200×150mm |
| Depth of Field | 50mm | |
| Working Distance | 400mm | |
| Repeatability | ±2um | |
| Accuracy of Image Meas.*1 | ±5um | |
| Z-Axis Travel range | 65mm | 100mm |
| Software | VisionX | |
| Resolution | 0.1um | |
| Loading Capacity | 15kg | |
| Size(LxWxH) | 830*605*1500mm | |
| Weight | 375kg | |
| Input | AC100~240V,50/60Hz,4A,600W | |
| Working Environment | Temp.10℃-35℃, Humidity 20%～80%, Vibration<0.002g, Less than 15Hz | |
Remark:
*1 In the focus position, the environment temperature is +20 °C ± 1.0 °C
Aplikasi
Perangkat lunak VisionX menyediakan hingga 80 alat analisis ekstraksi, termasuk [Ekstraksi Fitur] (seperti titik maksimum, garis tengah, busur, puncak, dll.), [Alat Tambahan] (seperti titik, garis, dan lingkaran bebas, garis lurus hasil aproksimasi, lingkaran aproksimasi, garis singgung, lingkaran dalam, dll.), [Pelabelan Cerdas], [Toleransi Bentuk], serta [Alat Aplikasi Khusus] (seperti jarak pitch, sudut pitch, slot, ulir, silang bundar, sudut menurun, sudut membulat, dll.).
Hasil pengukuran dan nilai statistik utamanya (seperti rata-rata, σ, 3σ, 6σ, Ca, Cp, Cpk, dll.) akan dicatat dan diarsipkan secara otomatis. Operator dapat memilih berbagai kondisi penyaringan untuk ekstraksi data historis.
Statistik
Grafik tren menampilkan pola perubahan nilai hasil pengukuran secara berkala, seperti perubahan monoton dan periodik, yang dapat digunakan untuk memantau ketidakwajaran dalam proses produksi pada peralatan produksi. Dengan mencerminkan status dan distribusi fluktuasi kualitas produk, histogram dapat secara intuitif menunjukkan informasi mengenai kondisi kualitas dalam proses produksi, yang berguna untuk memprediksi kualitas produk dan tingkat kegagalan.
Melalui diagnosis dan analisis kualitas dengan metode statistik, SPC (Statistical Process Control) dapat memantau kualitas produk dan tren perubahan dalam proses produksi. Dengan menggunakan SPC, solusi pencegahan dalam proses produksi dapat ditemukan, sehingga inspeksi dan perbaikan di tahap selanjutnya dapat dikurangi. Dengan demikian, pengendalian proses produksi dan peningkatan kualitas produk dapat tercapai.
