Fungsi-Fungsi
1. Evaluasi Kontur Permukaan:
Dapat mengevaluasi jari-jari, sudut, jarak, koordinat, lingkaran, penampang lingkaran, serta menentukan titik, setiap titik perpotongan, sumbu koordinat, garis lurus, garis vertikal, lingkaran, dan penampang lingkaran. Juga dapat menganalisis keteraturan (straightness) dan kebulatan (roundness) dari kontur.
Fungsi lainnya:
(1) Membuat garis regresi dan lingkaran
(2) Membuat titik, titik perpotongan, titik bebas, titik pusat, titik tertinggi, dan titik terendah
(3) Membuat sistem koordinat
(4) Menghitung jari-jari, jarak, sudut, koordinat, dan deviasi linier
(5) Membandingkan nilai aktual dengan nilai nominal
(6) Program pengukuran dapat berjalan secara otomatis
2. SJ5701 dapat mengevaluasi kekasaran permukaan:
Ra, Rz, Rt, RS, RSm, Rp, Rv, Rq, Rt, Rmax, D, kurva Rmr, Rdc, dan lainnya.
3. Mendukung mode otomatis CNC; mendukung statistik dan analisis SPC
4. Mendukung impor file CAD dan anotasi profil CAD
5. Mendukung impor data profil dalam format PDF
6. Dapat mengekspor data pengujian ke Word, Excel, AutoCAD (opsional)
7. Menghasilkan berbagai format laporan, dan mendukung laporan yang ditentukan pengguna atau laporan kustom (opsional)
8. Dapat mencari dan mengelola catatan pengujian berdasarkan jenis objek, produsen, nomor produksi, petugas inspeksi, institusi pengirim, nomor peralatan, tanggal inspeksi, atau tanggal berlaku
9. Dapat mencetak beberapa catatan pengujian atau sertifikat pengujian dari basis data sekaligus
10. Antarmuka perangkat lunak yang ramah pengguna
11. Pencadangan dan pemulihan data
Parameter-Parameter
| Item No | SJ5760-PR | |
| Travel Range | X | 0~200mm |
| Z | 0~450mm | |
| Size(LxWxH) | 800*450*1100mm | |
| Weight | 220kg | |
| Contour Measurement(SJ5760-P) | ||
| Measuring range | Z1 | ±25mm |
| Resolution | 0.001μm | |
| Indication Error | X | ±(0.6+0.015L)μm（L , mm） |
| Z1 | ±(0.6+0.05H)μm（H , mm） | |
| Standard Ball | ≤±（1+R/15）μm（R , mm） | |
| Angle Error | ≤±1′ | |
| Moving Speed | X | 0~20mm/s |
| Z | 0~20mm/s | |
| Scanning Speed | 0.05~5mm/s | |
| Max Slope | Uphill 77°, downhill 88° | |
| Straightness | ≤1μm/200mm | |
| Scanning Force | 10~150mN(Adjustable) | |
| Roughness Measurement(SJ5760-R) | ||
| Measuring range | Z0 | ±400µm(Optional:±1000μm) |
| Sensor Type | Railless | |
| Ra Range | Ra0.1μm~Ra64μm | |
| Scanning Force | 1mN | |
| Resolution | Z0 | 0.001um |
| Indication Error | ≤±（5nm+2.5%A）μm, A(Ra)μm | |
| Repeatablity | ≤1nm | |
| Scanning Speed | 0.05~0.5mm/s | |
| Measurement Residual | ≤0.005μm | |
| Roughness Parameters | R roughness: Rp, Rv, Rz, Rc, Rt, Ra, Rq, Rsk, Rku, RSm, RPc, Rdq, Rdc, Rmr, Rmax, Rpm, tp, Htp, Pc, Rda, Ry, Sm, S, Rpq, Rvq, Rmq, RzJ, Rv1max, Rp1max, Rz1max, Rmr(Rz/4), maxRa, R5z, R3z, Rh, Dq, Lq, SD Key roughness: Rcore: Rk, Rpk, Rvk, Mr1, Mr2, A1, A2 Profile: Pa, Pq, Pt, Pz, Pp, Pv, PSm, Psk, Pku, Pdq, Pdc, Pc, PPc, Pvq, Pmr, Pmq, Rad, PzJ, Pmax, StpHt, TIR, Avg, Slope, Area+, Area-, Area, Profl, Edge, StpWd, Bumpht Waviness of profile: Wa, Wq, Wt, Wz, Wp, Wv, WSm, Wsk, Wku, Wdq, Wdc, Wmr, Wpc, Wc, Wh, Wmr(WZ/4) Motif: R, AR, W, AW, Rx, Wx, Wte, Nr, Ncrx, Nw, Cpm, CR, CF, CL ISO5436: Pt5436, D |
|
| Filter | 2RC filtering, Gaussian filtering and Zero phase filtering | |
| Sampling Length | 0.008, 0.08, 0.25, 0.8, 2.5, 8.0 or 25mm selectable | |
| Evaluation Length | Auto calculation | |
| Film Thickness Measurement |
Measuring Range | 60μm or less |
Fitur-Fitur:
-
Presisi tinggi, stabilitas tinggi, dan pengulangan tinggi:
Sepenuhnya memenuhi kebutuhan pengukuran objek uji.-
Sistem encoder linier presisi tinggi dan sistem pengukuran induktansi presisi tinggi terdepan.
-
Rel gerinda presisi tinggi terbuat dari bahan berkualitas dengan ketahanan aus yang tinggi.
-
Sistem penggerak motor linier berkinerja tinggi.
-
-
Perangkat lunak pengukuran cerdas
Berkat antarmuka perangkat lunak yang ramah pengguna, operator dapat dengan cepat memahami dan menguasai pengoperasian dasar mesin. -
Dapat mengukur berbagai parameter
Evaluasi kekasaran permukaan secara otomatis, termasuk Ra, Rz, Rp, Rt, dan lainnya. -
Gaya pengukuran
Gaya pengukuran dikendalikan oleh sistem penggerak motor koil suara, dapat disesuaikan secara kontinu dari 10 mN hingga 150 mN, dengan resolusi sebesar 0,2 mN. -
Sistem perlindungan cerdas
Jika probe pengukur bertabrakan dengan objek uji atau penahan benda kerja, atau jika gaya tarik pada probe terlalu besar selama proses pemindaian, mesin akan secara otomatis menghentikan pemindaian untuk melindungi probe dan sistem pengukuran. -
Kontrol manual yang fleksibel
Mesin dilengkapi dengan joystick yang memungkinkan pengguna memposisikan probe sebelum pengukuran. Operator dapat menggerakkan probe ke atas, bawah, kiri, dan kanan dengan cepat tanpa menggunakan komputer.
Aplikasi
Kurva Pemindaian Kekasaran
Kurva Pemindaian Profil
Konfigurasi
Konfigurasi Standar:
-

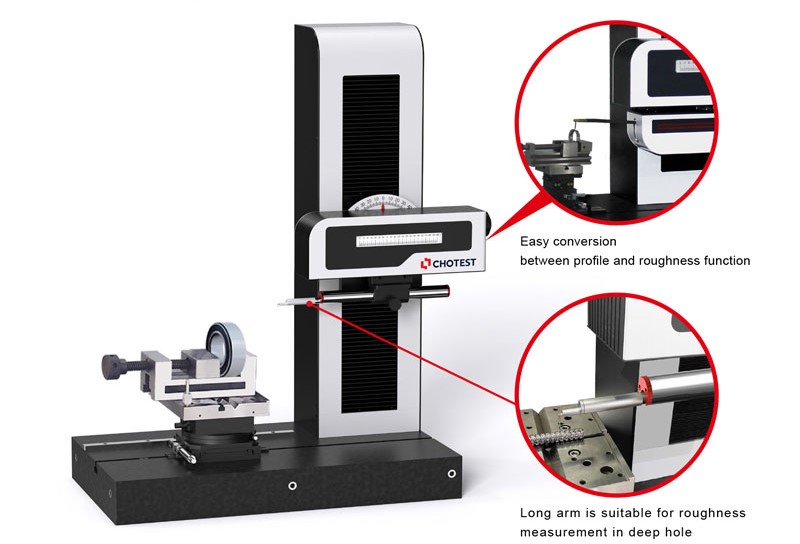

Mesin utama
1) Modul pengukuran profil
2) Modul kekasaran lengan panjang (termasuk probe pengukur) -
Kaliber kalibrasi gabungan untuk profil
-
Master gauge kekasaran Ra: 0.8
-
Probe gabungan – DQ-30
-
Ragum rahang
-
Meja objek
-
Joystick portabel
-
Perangkat lunak pengukuran
-
Koper dari paduan aluminium untuk aksesori
-
Manual pengguna
-
Sertifikasi produk dan kartu garansi
Package
