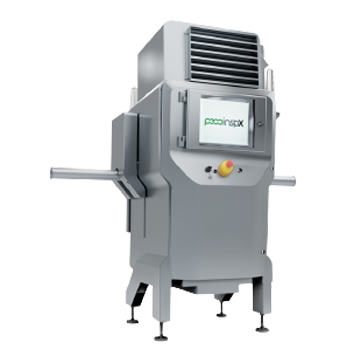

Fermata menyediakan inspeksi sinar-X beresolusi tinggi untuk produk yang dialirkan melalui pipa. Fermata dilengkapi dengan rakitan pipa inspeksi berdiameter variabel untuk inspeksi aliran produk yang akurat dan konsisten. Tabung sinar-X beresolusi tinggi memungkinkan Fermata mengidentifikasi partikel asing berukuran kecil seperti tulang, logam, kaca, dan karet.
Rakitan inspeksi yang ringkas dapat dipasang dalam ruang linear yang pendek dan dapat dilengkapi dengan monitor jarak jauh untuk memungkinkan pemasangan pada pipa yang terletak jauh dari lantai produksi.
Konfigurasi standar Fermata mencakup rakitan pipa inspeksi berdiameter 4 inci (opsional 2, 3, dan 6 inci) serta rakitan katup pembuangan dua arah dengan pemasangan positif.
FITUR
- Desain Modular – Semua subsistem dirancang untuk ketersediaan sistem maksimum, redundansi, dan toleransi kesalahan.
- Dukungan Jarak Jauh Waktu Nyata – Konektivitas nirkabel terintegrasi memungkinkan dukungan jarak jauh yang aman 24/7 secara global. Peco InspX dapat menyelesaikan lebih dari 95% masalah pelanggan dengan perangkat lunak diagnostik jarak jauh kami yang canggih.
- Keamanan TI yang Tangguh – Penawaran keamanan TI end-to-end yang sepenuhnya terintegrasi memastikan jaringan Anda tidak rentan terhadap ancaman dari luar. Modul IoT opsional memungkinkan integrasi SCADA yang mulus.
- Desain Tabung/Detektor Sinar-X Canggih – Tabung sinar-X berkontras tinggi dengan catu daya independen memberikan biaya kepemilikan yang rendah. Detektor diperkuat terhadap aus untuk memaksimalkan umur komponen.
- Operasi Kecepatan Tinggi – Akuisisi dan pemrosesan gambar berkecepatan tinggi memastikan inspeksi beresolusi tinggi pada kecepatan lebih dari 600 kaki per menit. Dengan pipa berdiameter 4 inci, ini setara dengan pemrosesan inspeksi lebih dari 300 galon per menit.
- Desain Ringkas – Profil linear total dari rakitan inspeksi Fermata sedikit lebih dari tiga kaki. Dengan rakitan katup pembuangan yang dipasang tepat setelah sistem inspeksi, dibutuhkan kurang dari 5 kaki ruang linear.
- Akses Cepat – Pintu akses cepat Fermata dan sambungan pipa yang fleksibel memastikan akses yang mudah untuk peninjauan dan pembersihan rakitan inspeksi.
APLIKASI UMUM
- Padatan yang Dipompa
- Slurry & Sup
- Protein yang Dipompa
INFORMASI TEKNIS
| Kategori | Spesifikasi |
|---|---|
| Arsitektur | Sistem sinar-X tampak samping |
| Konfigurasi Tabung Sinar-X | Tabung sinar-X berkontras tinggi – satu sinar |
| Ukuran Pipa | Diameter Min: 2 in – Diameter Maks: 6 in |
| Lingkungan | Standar: IP 66 / NEMA 4X – Opsional: IP 69K, Passivasi |
| Kecepatan Aliran | Hingga 700 ft/menit (230 m/menit) |
| Tegangan Masuk | Tersedia dalam opsi 120 atau 240 VAC |
| Pasokan Udara | 80 psi @ 5 cfm (untuk pembuangan saja) |
| Suhu Sekitar | 33°F – 113°F (1°C – 45°C) |
| Pendingin Udara | Opsional |
| Ukuran Dioda | Dapat dikonfigurasi ke 0,8 mm, 0,4 mm, dan 0,2 mm |
| Pembuangan Produk | Katup penolak tiga arah terintegrasi |
| Dimensi (P x L x T) | 40 x 43 x 78 in (1.016 x 1.092 x 1.984 mm) |
| Peringkat Keamanan | Redundan – Kategori 4, Tingkat Kinerja E |
| Komputer | PC Industri Solid State dengan Windows 10 dan AV terintegrasi |
| Konektivitas | WiFi, Ethernet, atau Koneksi Seluler Terintegrasi |
| SCADA yang Didukung | Ignition, Wonderware, FactoryTalk, Kepware, dan sistem kompatibel OPC-UA lainnya |
| Platform Cloud yang Didukung | Azure IoT Hub, AWS, dan Google Cloud via MQTT |
| Antarmuka Operator | Layar sentuh 20″ lebar |
| Konstruksi | Standar: Baja Tahan Karat 304 – Opsional: 316L / Dipassivasi |
OPSIONAL
Kemampuan IoT Industri
Peco InspX menawarkan konektivitas pabrik dan kontrol jarak jauh terdepan di industri, termasuk:
- Integrasi SCADA melalui protokol OPC-UA ke dalam Ignition, Wonderware, FactoryTalk, Kepware dan semua platform perangkat lunak populer lainnya
- Dukungan native untuk Azure, AWS, dan Google Cloud via MQTT
- Pemantauan sistem dan kinerja waktu nyata untuk setiap mesin
- Wawasan terhadap hambatan kinerja operasional
- Pengarsipan dan klasifikasi otomatis gambar penolakan
- Opsi pengarsipan semua gambar inspeksi
Paket Manajemen Reject
Paket Manajemen Penolakan mencakup opsi keamanan:
- Tempat penolakan yang dapat dikunci untuk memastikan akses hanya oleh pihak berwenang
- Sensor untuk memastikan konfirmasi positif terhadap penolakan yang diharapkan
- Sensor untuk memberi peringatan jika “tempat penolakan penuh”
- Sensor tekanan udara untuk memperingatkan jika terjadi masalah pasokan udara di luar rentang
- Kunci yang dikendalikan perangkat lunak sebagai opsi, dengan akses yang dapat dikonfigurasi pengguna
Kemampuan Pelacakan dan Penelusuran
Bekerja sama dengan produsen printer kemasan industri terkemuka, Peco InspX menawarkan sistem pelacakan paket end-to-end yang mencetak status (baik atau buruk) pada wadah yang diperiksa untuk memastikan semua paket dapat diaudit berdasarkan hasil inspeksi dan gambar sinar-X-nya.
Opsi Penolakan Lengkap
Peco InspX merancang dan memproduksi berbagai ejector dan diverter berkinerja tinggi, termasuk: solenoid tunggal, solenoid ganda, lengan ayun, pintu angkat, pintu jatuh, semburan udara, rel fleksibel, jalur berpemandu, dan opsi tugas berat.
Kontrol Akses RFID
Mendukung autentikasi sistem otomatis menggunakan ID badge pelanggan. Mendukung berbagai frekuensi protokol akses standar.
Konsol Operator Jarak Jauh
Konsol operator jarak jauh menyediakan pemantauan dan kontrol sistem lengkap hingga 6 meter dari rakitan sistem inspeksi.
Desain Higienis
Dapat dilengkapi dengan penutup IP69K untuk lingkungan pencucian tekanan tinggi.
